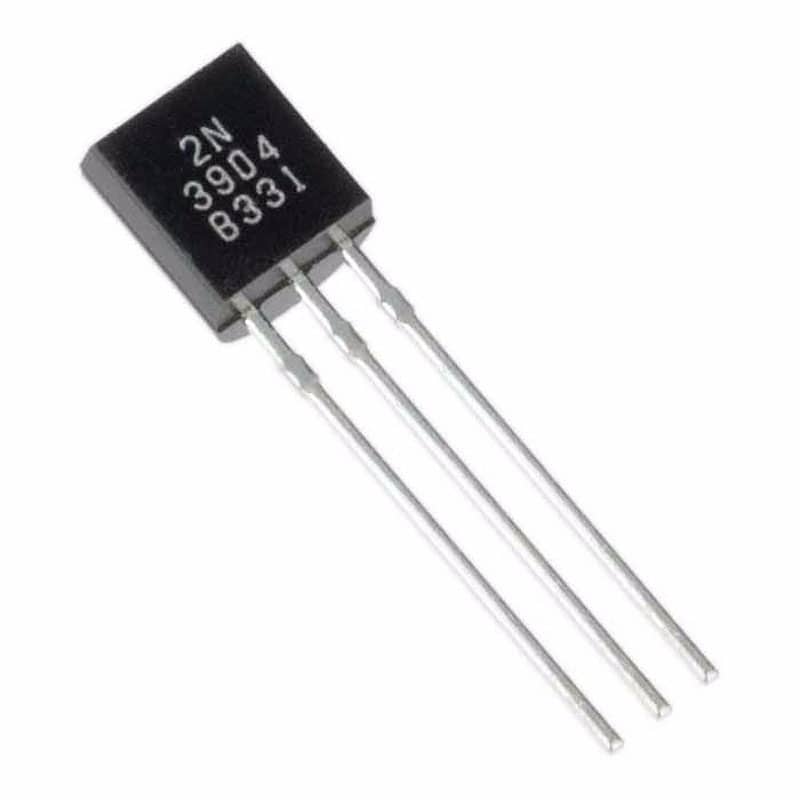

Transistor 2N3904 NPN 40V

El 2N3904 es un dispositivo electrónico de estado solido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo “NPN”, formado por dos capas de material tipo “N”, separadas por otra de tipo “P”. El 2N3904 esta protegido por un encapsulado de plástico color negro conocido como TO-92 y cuenta con 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.

• Tipo de Transistor: NPN
• Serie: 2N3904
• Encapsulado: TO-92
• Pines: 3
• Altura: 18 mm
• Longitud: 4.19 mm
• Ancho: 3.45 mm
• Peso de la unidad: 0.18 g
• VCBO Máxima Colector-Base: 65 V
• Tensión VEBO Máxima Emisor-Base: 6 V
• Tensión Máxima Colector-Emisor: 40 V
• Corriente del Colector Ic: 200 mAdc
• Frecuencia Máxima de Funcionamiento: 300 MHz
• Temperatura de Funcionamiento Máxima: +150 ºC
• Temperatura Mínima de Funcionamiento: -55 °C
