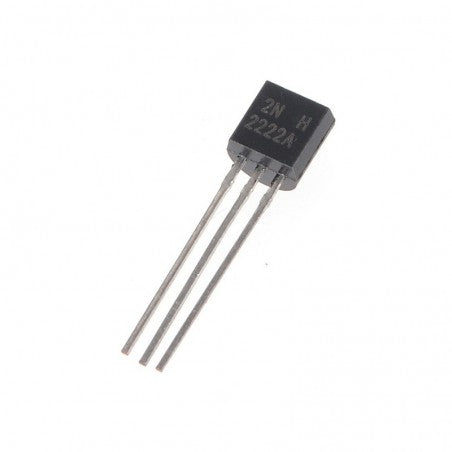

Transistor 2N2222A NPN

El Transistor 2N2222 NPN es un dispositivo electrónico de estado solido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo “NPN”, formado por dos capas de material tipo “N”, separadas por otra de tipo “P”. El 2N2222 NPN esta protegido por un encapsulado de plástico color negro conocido como TO-92 y cuenta con 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.

Se puede aplicar una pequeña corriente en la región base, para controlar una corriente mayor que fluirá entre las regiones (emisor y colector). Este transistor es de bajo costo, practico para conectarlo a un protoboard o soldarlo a cualquier PCB y suficientemente robusto para ser usado en experimentos electrónicos. Lo puedes aplicar en tus proyectos como interruptor electrónico o amplificador de señales, como ejemplo lo puedes usar para controlar un motor, accionar un revelador y producir sonidos en una bocina.

• Tipo de Transistor: NPN
• Serie: 2N2222
• Encapsulado: TO-92
• Pines: 3
• Altura: 18 mm
• Longitud: 4.19 mm
• Ancho: 3.45 mm
• Peso de la unidad: 0.18 g
• VCBO Máxima Colector-Base: 75 V
• Tensión VEBO Máxima Emisor-Base: +6 V
• Tensión VCEO Máxima Colector-Emisor: 40 V
• Corriente del Colector Ic: 600 mAdc
• Capacitancia de salida (Cc): 8 pF
• Capacitancia de entrada: 25 pF
• PD Disipación del dispositivo: 625 mW
• Impedancia de entrada: 8.0 kΩ
• Frecuencia Máxima de Funcionamiento: 300 MHz
• Temperatura de Funcionamiento Máxima: +150 ºC
• Temperatura Mínima de Funcionamiento: -55 °C
