Transistor 2N2907A PNP

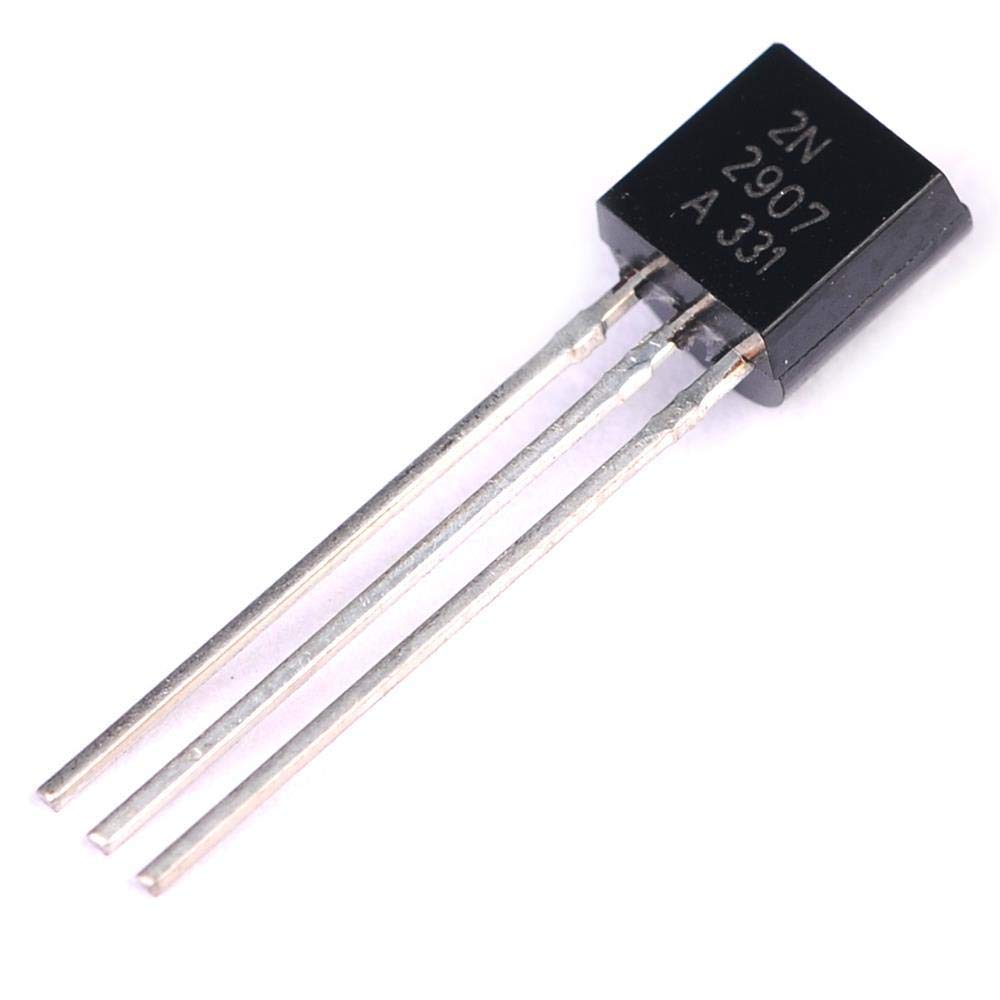

El Transistor 2N2907 PNP es un dispositivo electrónico de estado sólido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo “PNP”, está formado por dos capas de material tipo “P”, separadas por otra de tipo “N”. El 2N2907 PNP está protegido por un encapsulado de plástico color negro conocido como TO-92 y cuenta con 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.

Este transistor es de propósito general y está diseñado para aplicaciones lineales y de conmutación, es utilizado comúnmente como amplificador de media potencia.

• Tipo de Transistor: PNP

• Serie: 2N2907 PNP
• Encapsulado: TO-92
• Pines: 3
• Voltaje máximo en las uniones:
  • Colector-emisor: -60 V
  • Colector-base: -60 V
  • Emisor-base: -5 V
• Corriente del Colector Ic: -600 mAdc
• hFE
  • Mínimo: 50
  • Máximo: 300
• Voltaje VEBO Emisor-Base: -5 V
• Voltaje VCEO Colector-Emisor: -60 V
• Capacitancia de salida: 8 pF
• Capacitancia de entrada: 30 pF
• Frecuencia mínima de funcionamiento: 200 MHz
• Potencia: 625 mW
• Temperatura de funcionamiento: -55° a 150 °C
• DImensiones: 5.20mm x 4.19 mm x 17.4mm
• Peso: 0.16 g
