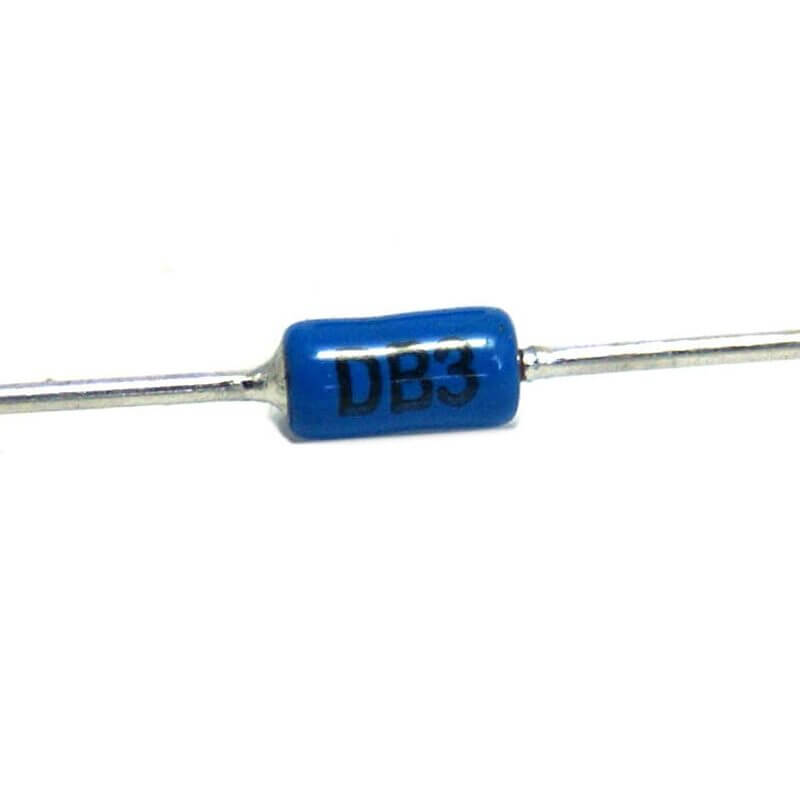

Diodo Diac DB3

RhetoricsPCB te ofrece una variedad de módulos y componentes electrónicos nuevos!

El diodo DB3 es un componente electrónico conocido como diodo acoplador de disparo (también conocido como diodo DIAC). Es un tipo de diodo que se utiliza para disparar un triac o un tiristor en un circuito de control de potencia. Los diodos DIAC se utilizan comúnmente en circuitos de control de potencia para controlar la potencia que se suministra a una carga, como un motor o una lámpara, a través de un triac o un tiristor.

Los diodos DIAC tienen dos terminales y se utilizan en parejas para disparar un triac o un tiristor. Cuando se aplica una tensión a un terminal del diodo DIAC, se produce una corriente a través del diodo que aumenta gradualmente hasta que alcanza un nivel crítico, momento en el que se produce una descarga rápida de corriente a través del diodo. Esta descarga de corriente se utiliza para disparar el triac o el tiristor, permitiendo el flujo de corriente a través de la carga.

Los diodos DIAC son componentes muy útiles en circuitos de control de potencia y se utilizan en una amplia variedad de aplicaciones, como en lámparas fluorescentes, equipos de iluminación, sistemas de calefacción y aire acondicionado y muchos otros dispositivos eléctricos y electrónicos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Encapsulado: DO-35
• Numero de pines: 2
• Voltaje de ruptura mínima: 28 volts
• Voltaje de ruptura máxima: 36 volts
• Corriente de ruptura máxima: 50 uA
• Corriente pico: 0.30 Amp
• Tiempo de subida: 2 us
• Temperatura de operación: -40 °C a 125 °C
• Corriente leakage: 10 uA
• Peso: 0.15 gramos
