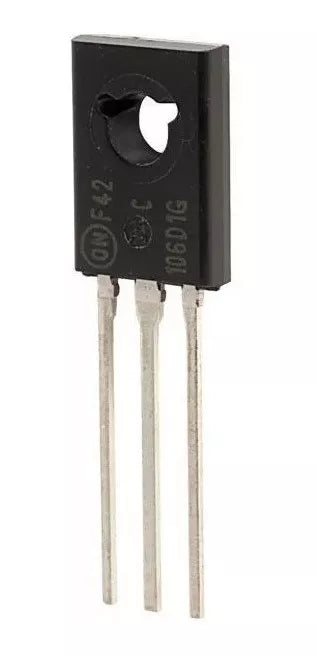

C106D Tiristor SCR 4A 400V C106

RhetoricsPCB te ofrece una variedad de módulos y componentes electrónicos nuevos!

El C106D SCR es un tiristor rectificador controlado de silicio por sus siglas en inglés (Silicon Controlled Rectifier) de tipo “PNPN”, formado por dos capas alternadas de material tipo “P” y dos capas de tipo “N”. El C106MG SCR esta cubierto por un encapsulado de plástico negro de tipo TO-225 y tiene tres terminales de conexión, ánodo (A), cátodo (K) y compuerta (G).

El SCR puede trabajar en corriente continua o en corriente alterna y empieza a conductor de ánodo al cátodo en cuanto se aplique el voltaje mínimo de disparo de 400mV en la terminal de compuerta (G) y continua aunque esta sea retirada, hasta que se interrumpa de manera externa la corriente que fluye de ánodo a cátodo.

-- Especificaciones --
• Tipo: SCR
• Voltaje inverso pico repetitivo máximo: 400 V
• Corriente RMS de encendido: 4 A
• Corriente transitoria no repetitivo: 20 A
• Potencia pico de puerta: 500 mW
• Temperatura de operación mínima: -40 °C
• Temperatura de o26peración máxima: 110 °C
• Encapsulado: TO-126
• Número de pines: 3
