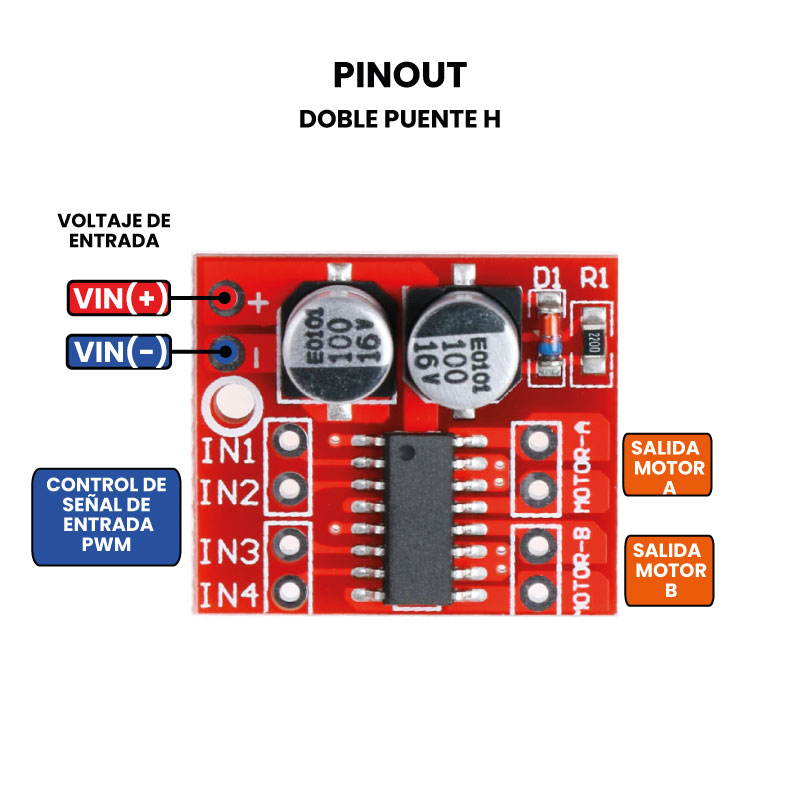

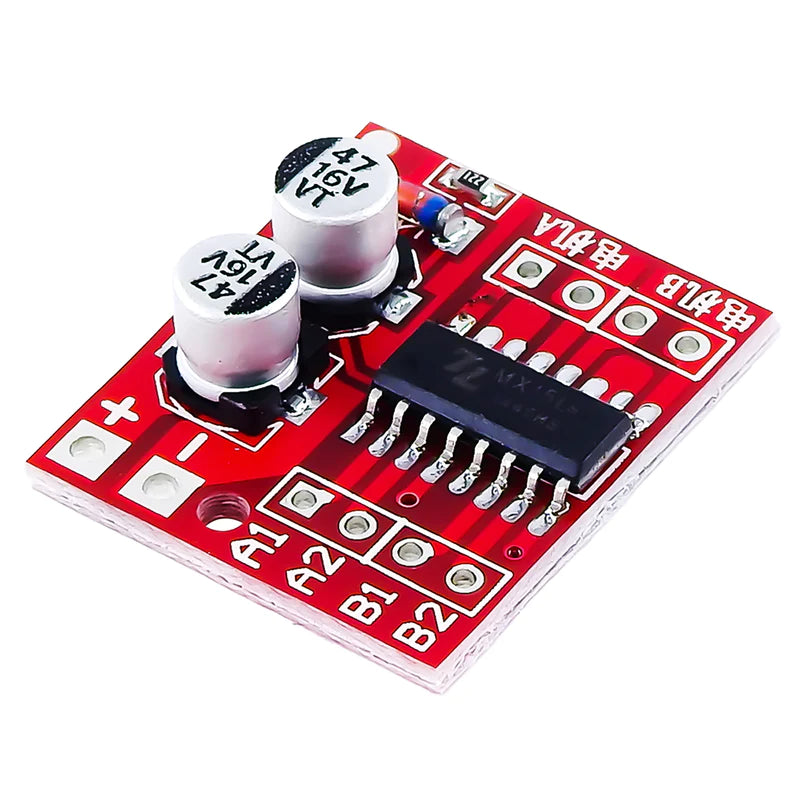

Puente H MX1508 Driver Motor Doble

RhetoricsPCB te ofrece una variedad de módulos y componentes electrónicos nuevos!

El MX1508 es un driver puente-h básico para controlar 2 motores DC de 2V a 9.6V, permite controlar independientemente el sentido de giro de cada uno de los dos motores. Puede suministrar continuamente 1.5A y picos de 2.0A.

Su moderno diseño de alta eficiencia basado en mosfets genera una mínima cantidad de calor ademas de una menor caida de voltaje a la salida de los motores, un inconveniente común en los chips de diseño antiguo como L293D y L298. Su pequeño tamaño y peso lo hacen ideal para diseño de jugetes y robotica movil.

Para controlar la velocidad por PWM se debe usar alguno de los pines de dirección como entrada PWM. No cuenta con protección contra inversión de voltaje de alimentación y sobrevoltaje.

-- Especificaciones --
• Voltaje de entrada (motores): 2V-9.6V DC
• Voltaje de entrada (señales lógicas): 1.8V-5V DC
• Corriente DC por canal: 1.5A
• Corriente pico máxima: 2.0A
• Chip: MX1508
• Protección contra sobre carga térmica
• Control de motores paso a paso en modo unipolar o bipolar
• Dimensiones: 8 24.7*21*5mm
• Peso: 5 gramos
