Placa de Expansión Raspberry Pi Pico Keyestudio Extensión

RhetoricsPCB le ofrece una variedad de módulos y componentes electrónicos nuevos!

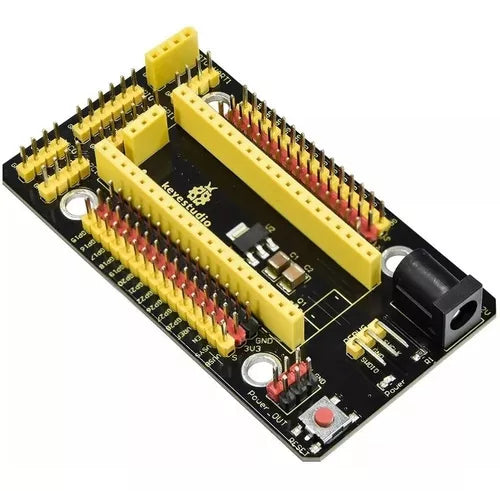

El Keyestudio Raspberry Pi Pico IO Shield Placa de expansión para Raspberry Pi Pico Placa de desarrollo DIY Kit proyectos electrónicos

El escudo Raspberry Pico IO está diseñado para la placa de desarrollo Raspberry Pi Pico, sin soldadura. También incorpora puertos de comunicaciones como 2 x I2C, 2 x UART, 2 x SPI, 3 x IO analógico y 13 x IO digital, así como una interfaz de alimentación de 6,5-12V. Los orificios de posición Lego integrados pueden ayudar a conectar múltiples sensores o módulos, lo que aumenta notablemente más funciones.

Parámetros

Fuente de alimentación: 5V
Corriente de salida: <= 500mA
Voltaje de entrada de CC: 6,5-12V
Voltaje de salida: DC3.3V/5V
Temperatura ambiente recomendada: -10 °C ~ 50 °C
Tamaño: 45,33 MM x 83,61 MM
Espaciado de los cabezales de los pines: 2,54mm

Instrucciones del Pin:

Digital IO x 13:GP2, GP3, GP12 ~ GP22
Analógico IO x 3: GP26, GP27, GP28
UART x 2: UART0, UART1
I2C x 2: I2C0, I2C1
SPI x 2: SPI0, SPI1
Interfaz de alimentación: 6,5 V - 12V

Los pines GPIO se utilizan para el chip RP2040 DE LA PLACA DE DESARROLLO Pico, como se muestra a continuación;
GPIO29: Para modo ADC (ADC3) medida VSYS/3
GPIO25: conectado a LEDs de usuarios
GPIO24: detección VBUS-Si VBUS existe, es el nivel alto, en cambio, es el nivel bajo
GPIO23: pin de control de chip SMPS integrado

Además de 26 pines GPIO (GP0 ~ GP22, GP26_A0, GP27_A1, GP28_A2) y 7 pines GND, el tablero Pico tiene 7 pines físicos de la siguiente manera
PIN40: VBUS(5V)
PIN39: VSYS(2 ~ 5V)
PIN37: 3V3_EN (chip SMPS integrado habilitado)
PIN36: 3V3 (3,3 V)
PIN35: ADC_VREF(ADC)
PIN33: AGND (analógico)
PIN30: correr (Arranque/prohibido Pico)
