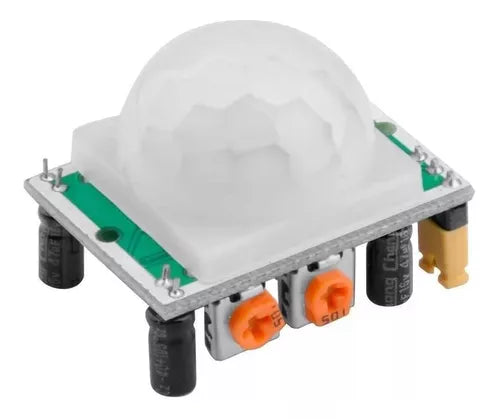

Módulo PIR HC-SR501 Sensor de Movimiento
Módulo PIR HC-SR501 Sensor de Movimiento
RhetoricsPCB le ofrece una variedad de módulos y componentes electrónicos nuevos!
HC-SR501
Voltaje de funcionamiento: cc 5V a 20V
Consumo de energía estática: 65
Nivel de salida: Alto 3,3 V, bajo 0V
Tiempo de retardo: ajustable (0,3 seg ~ 18 seg)
Tiempo de bloqueo: 0,2 segundos
Modo de disparo: no repetible, h se puede repetir, el valor predeterminado para h.
Rango de Inducción: ángulo de cono de menos de 120 grados, hasta 7 metros
Temperatura de trabajo: -15 ~ + 70
Dimensiones de PCB: 32*24mm, agujero de tornillo 28mm, diámetro de tornillo 2mm, inducción de las dimensiones de las lentes: (diámetro): 23mm (por defecto)
Características:
Automático: cuando alguien entra en el rango de detección se introduce de alto nivel, la gente que sale del rango de inducción se retrasa automáticamente al cerrar de alto nivel. Salida de nivel bajo control de luz (opcional): Módulo para configurar un lugar, puede configurar el control de foto o luz fuerte durante el día sin inducción. El control de luz es una característica opcional, la fotorresistencia de fábrica no está instalada. Si lo desea, compre la fotorresistencia instalada.
Dos modos de disparo: no repetible, h se puede repetir. La opción de puente está predeterminada en h.
A. No repetible modo de disparo: después de que el sensor salga de nivel alto, el tiempo de retardo ha finalizado, la salida cambiará automáticamente de nivel alto A bajo.
B. Puede repetir la forma activada: esa salida de inducción de alto nivel Hou, en el párrafo de tiempo de retardo dentro, si tiene humano en su rango de inducción dentro de las actividades, su salida se mantendrá de alto nivel, hasta que la gente salga Hou, solo el retraso se convertirá en nivel bajo (La detección del módulo de inducción a humanos de cada actividad Hou extenderá automáticamente un párrafo de tiempo de retardo, y al final una actividad de tiempo para el tiempo de retardo de los puntos de inicio).
