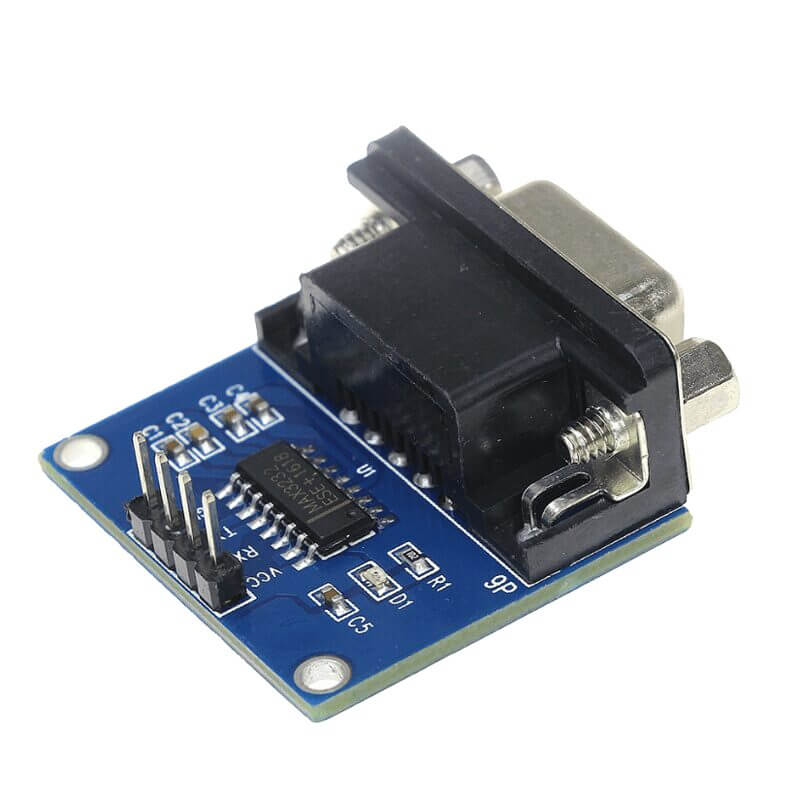

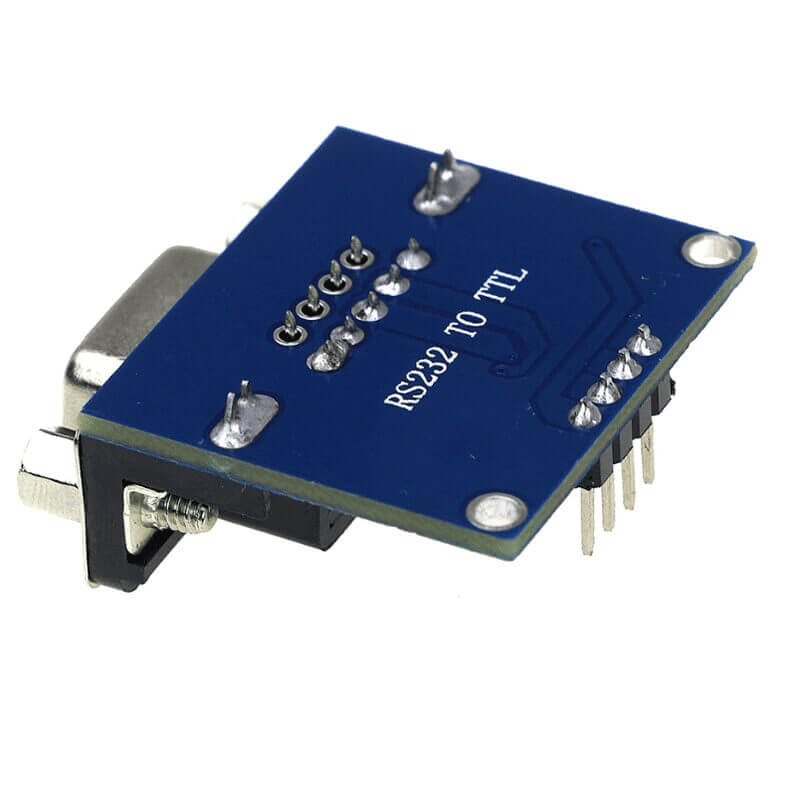

Módulo Convertidor RS232 TTL DB9 MAX3232

El Convertidor RS232 a TTL con conector DB9 y chip MAX3232 es un dispositivo utilizado para la conversión de señales de comunicación serial entre los estándares RS232 y TTL. El MAX3232 es un circuito integrado que facilita la conversión de niveles de voltaje y la interfaz entre dispositivos que operan con estándares RS232 y TTL.

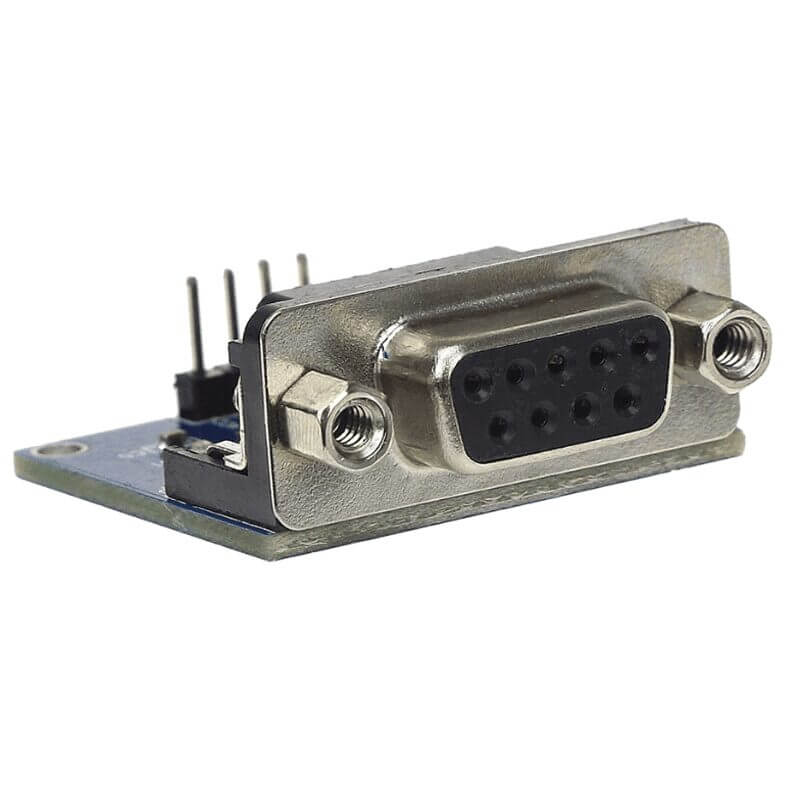

El convertidor RS232 a TTL con DB9 generalmente tiene un conector DB9 que se conecta al puerto RS232 de un dispositivo, como una computadora, y proporciona una interfaz TTL a través de pines de conexión. Esto permite la conexión de dispositivos TTL, como microcontroladores o placas de desarrollo, a través de cables de conexión estándar.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Chip: MAX3232 Maxim
• Voltaje
  • Operación: 3V – 5.5V DC
  • Salida: 5 V a 12 V
• Comunicación: Serial
• Velocidad de Transmisión: 120 Kbps (máx)
• Pines(TTL): TX, RX, VCC, GND
• Dimensiones: 40 x 33 mm
