Módulo Controlador de Motor L298N Driver Arduino Puente H

RhetoricsPCB te ofrece una variedad de módulos y componentes electrónicos nuevos!

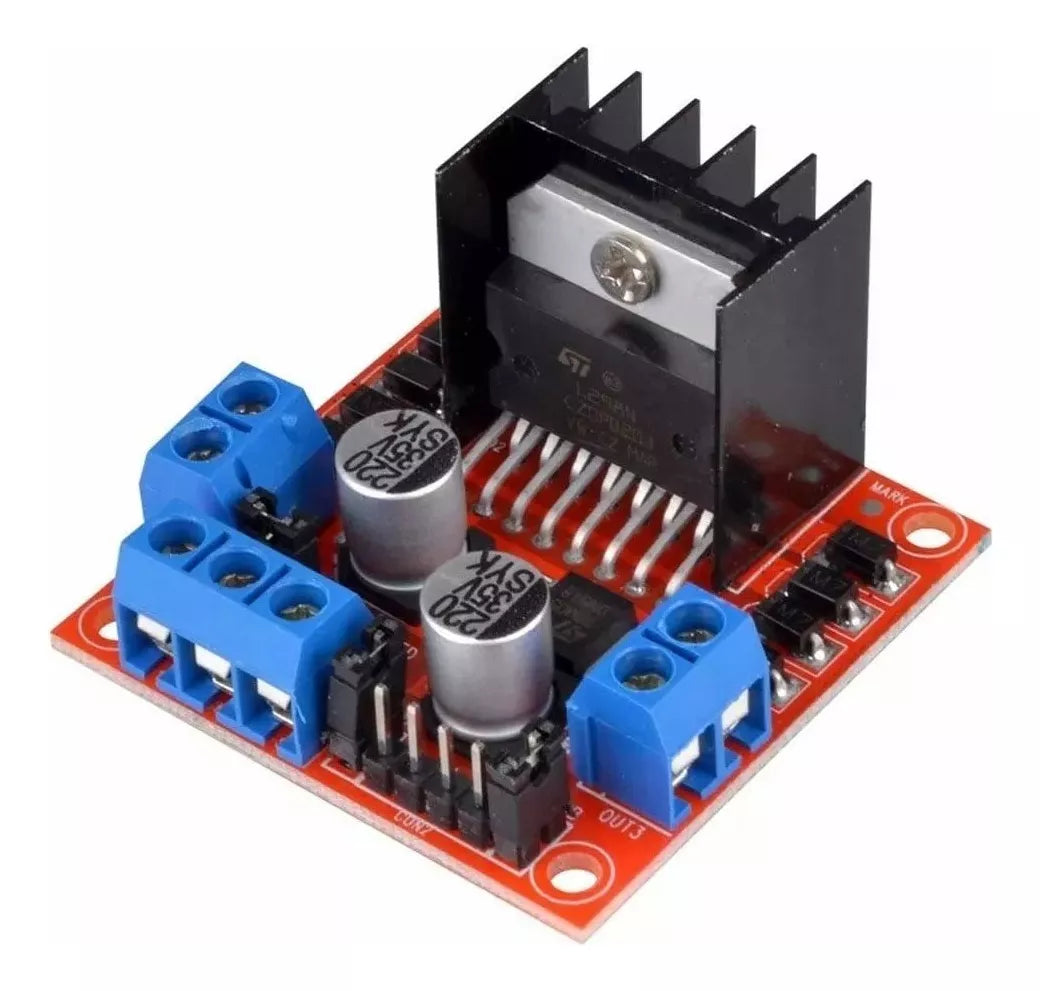

El L298N Dual Motor Controller Module es un módulo de control de motor basado en el L298N H-bridge IC que le permite controlar la velocidad y la dirección de dos motores de corriente continua, o controlar un motor paso a paso bipolar con facilidad.
El L298N es el principal chip de control, lo que le confiere una gran capacidad de conducción, un bajo nivel de calentamiento, un gran poder anti-interferencias y un bajo valor calorífico. El modo de trabajo del controlador de puente H de doble canal bien construido crea una mayor eficiencia de trabajo. Utiliza condensadores de filtro de gran capacidad y un diodo con función de protección contra la desconexión, lo que aumenta la fiabilidad. Para evitar que se dañe el chip estabilizador de voltaje, por favor, utilice una fuente lógica externa de 5V cuando utilice más de 12V de voltaje de conducción

Características del producto:
Este modelo está integrado con una fuente de alimentación interna de 5V, lo que significa que cuando su tensión de conducción es de 7V-35V, hace que la fuente de alimentación de la placa de energía sea de 5V lógicamente; cuando la placa de energía de 5V está encendida, por favor, no introduzca la tensión a la fuente de alimentación de +5V en la interfaz, pero puede llevar la tensión de 5V para el uso externo.
Por ejemplo:

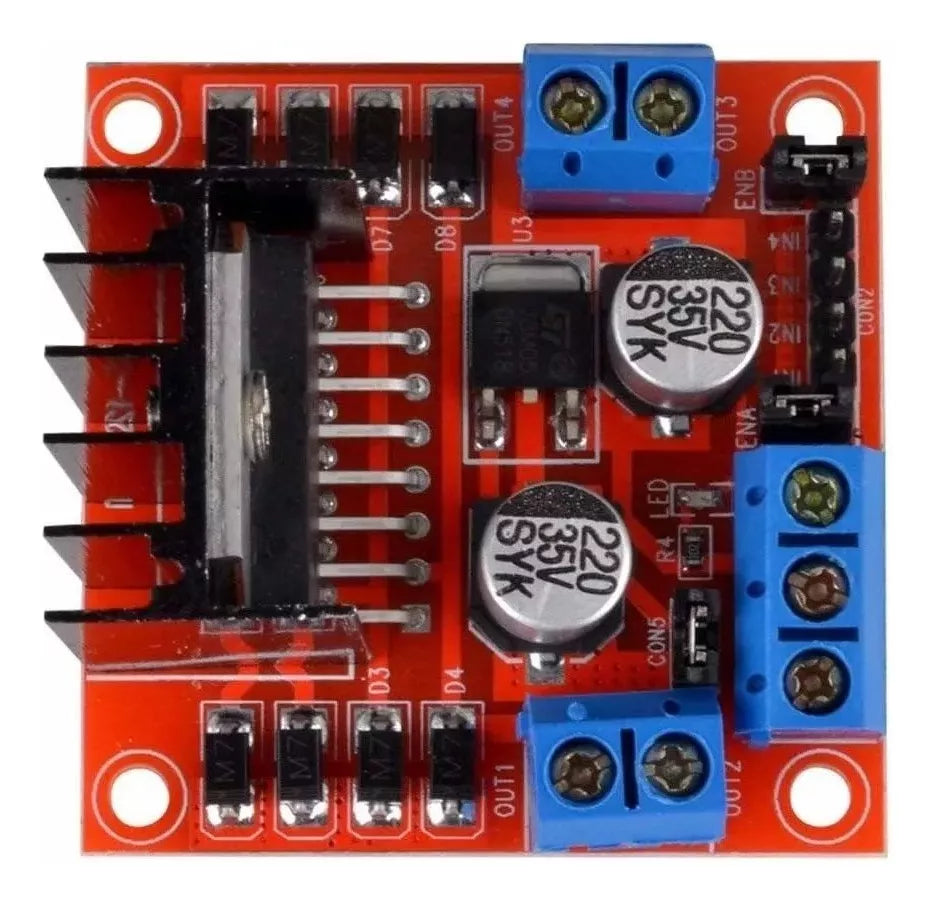

• ENA habilita IN1 IN2 para controlar OUT1 OUT2
• ENB habilita IN3 IN4 para controlar OUT3 OUT4

-- Especificaciones --
• Chip de accionamiento de doble puente H: L298N
• Tensión lógica: 5V
• Corriente lógica: 0-36mA
• Temperatura de almacenamiento: -20 a +135
• Modo de funcionamiento: Conductor de puente H (dual)
• Tensión de accionamiento: 5V-35V
• Corriente de accionamiento: 2A (puente simple MAX)
• Potencia máxima: 25W
• Fuente de alimentación de 5v incorporada, cuando la tensión de accionamiento es de 7v-35
