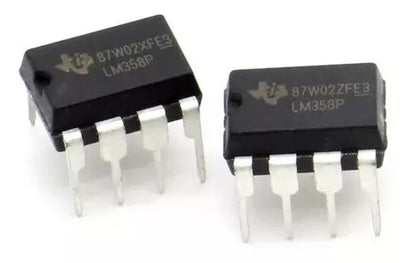

LM358P OpAmp IC Amplificador Operacional

El LM358P es un circuito integrado de dos amplificadores operacionales independientes de alta ganancia con compensación de frecuencia interna, diseñado específicamente para operar mediante una única fuente de alimentación en un amplio rango de voltaje. También es posible su funcionamiento a partir de fuentes de alimentación divididas y la poca pérdida de corriente de alimentación es independiente de la magnitud del voltaje de alimentación.

El LM358P es un amplificador operacional diseñado para usos generales, tales como amplificadores, filtros de paso alto y bajo, filtros de paso de banda en frecuencia muy baja y sumadores analógicos y siendo compensado internamente puede ser configurado como un tampón con una ganancia de 1. Usualmente se usa como acondicionador de señales provenientes de transductores o sensores, como micrófonos, sondas de temperatura, etc.

El LM358P está diseñado para funcionar con una sola fuente de alimentación de CC que varía desde un mínimo de 3 V hasta un máximo de 32 V, incluso si normalmente se instala en niveles entre 5 V y 15 V. De hecho, aunque la mayoría de los circuitos integrados que contienen operaciones necesitan dos fuentes de alimentación, una positiva y otra negativa, el LM358N solo se puede conectar a la fuente de alimentación positiva mientras la fuente de alimentación negativa se reemplaza por tierra. Sin embargo, dependiendo de los requisitos, la fuente de alimentación negativa también se puede introducir conectando el pin llamado tierra de una fuente de alimentación. En el régimen de doble alimentación, el rango de voltaje es +/- 1.5 / 16 V.

Especificaciones
Tipo de amplificador: Alta ganancia
Número de amplificadores: 2
Tensión de alimentación mínimo: 1.5 V
Tensión de alimentación máximo: 16 V
Voltaje offset de entrada: 7 mV
Corriente de salida por canal: 30 mA
Corriente de suministro operativa: 350 uA
Velocidad de cambio (Slew rate): 0.3 V/us
Ancho de banda: 700 kHZ
Ganancia de voltaje: 100 dB
Proporción de rechazo de modo común (CMRR ): 65 dB a 80 dB
Temperatura de funcionamiento mínima: 0°C
Temperatura de funcionamiento máxima: 70°C
Encapsulado DIP8
