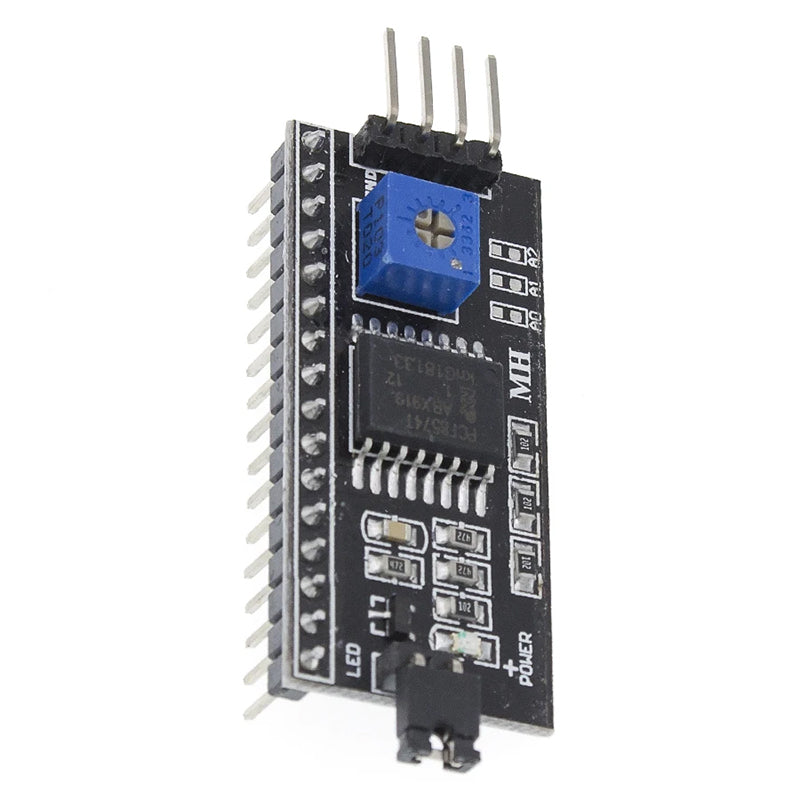

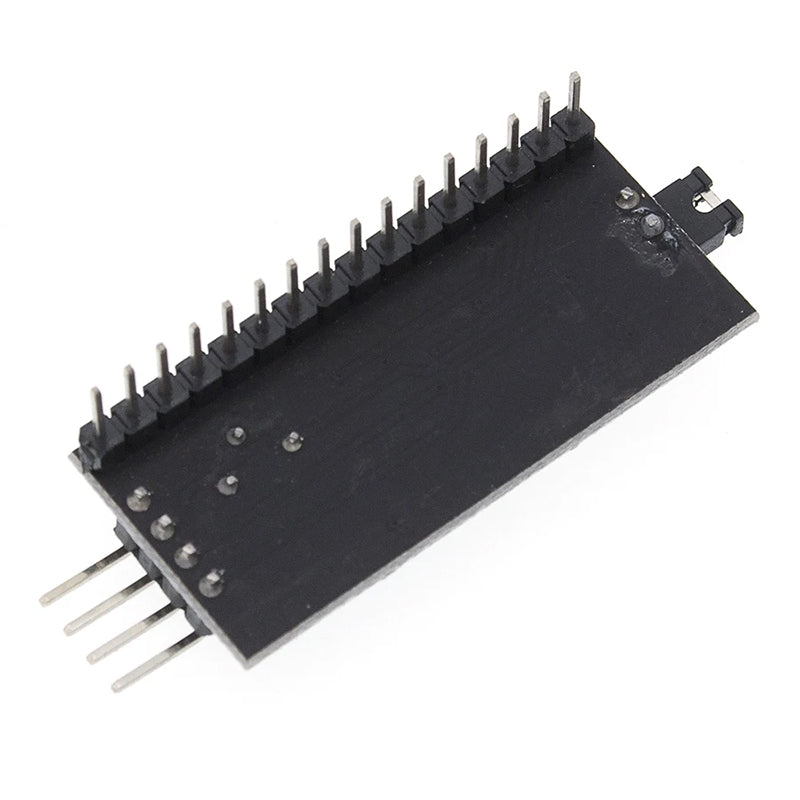

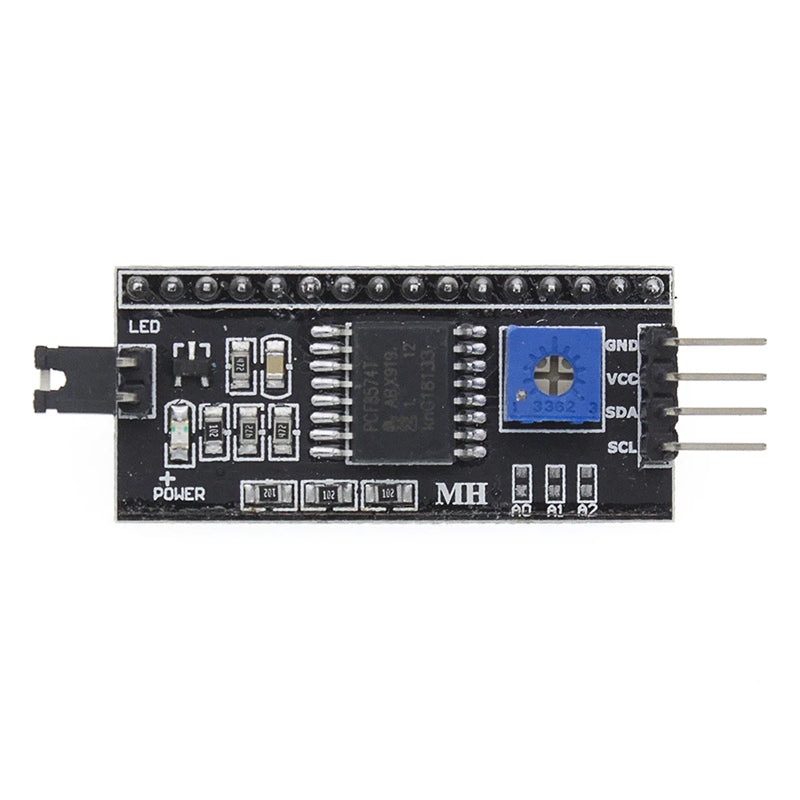

I2C Interfaz LCD 1602 PCF8574

La I2C interfaz LCD 1602 PCF8574 es un módulo que permite la comunicación simplificada entre un microcontrolador y una pantalla LCD1602 o LCD2004. a través del protocolo I2C (Inter-Integrated Circuit). Este módulo utiliza el chip PCF8574 para expandir el número de pines de entrada/salida, reduciendo significativamente el número de conexiones necesarias para controlar la pantalla, facilitando el diseño de proyectos electrónicos y mejorando la eficiencia en la transmisión de datos.

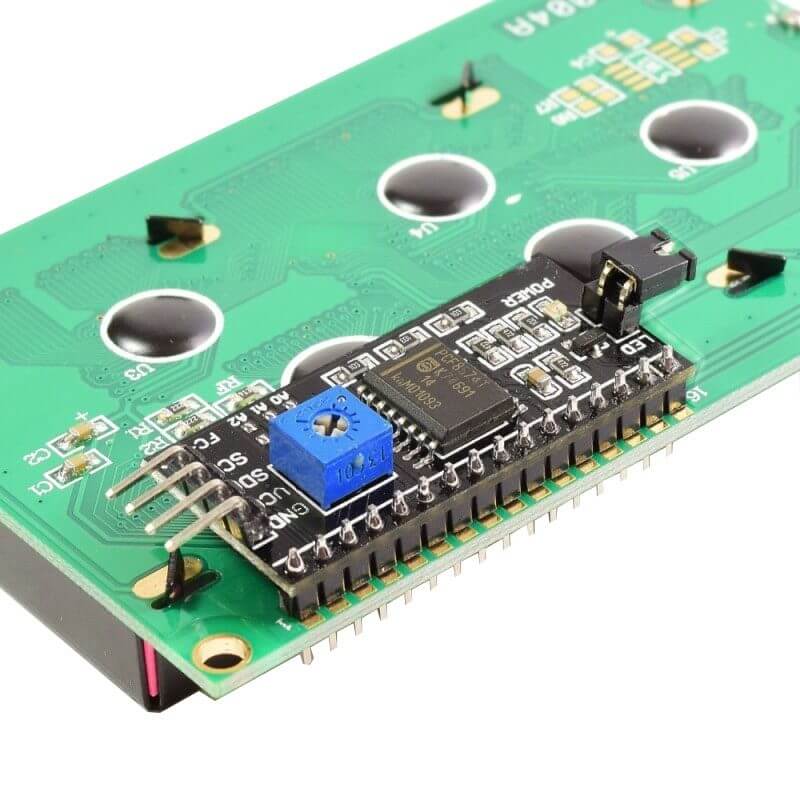

Esta interfaz I2C se emplea habitualmente con pantallas LCD que no cuentan con una interfaz I2C integrada, para facilitar y reducir las conexiones en proyectos de electrónica y robótica. Esto permite mostrar información en tiempo real, como datos de sensores, mensajes de estado u otra información relevante que necesite ser visualizada.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Voltaje de funcionamiento: 5V DC
• Controlador: PCF8574
• Dirección I2C: 0x3F (por default)
• Selección de Dirección I2C: Rango de 0x20 a 0x27
• Interfaz: I2C a 4 bits por lineal
• Compatibilidad: LCD 16×2 y 20×4
• Jumper para luz de fondo
• Potenciómetro para ajuste de contraste
• Dimensiones: 80mm x 36mm
• Peso: 6g

DOCUMENTACIÓN Y RECURSOS

• Datasheet PCF8574
