Compuerta Lógica NAND 74LS00 Logic Gate

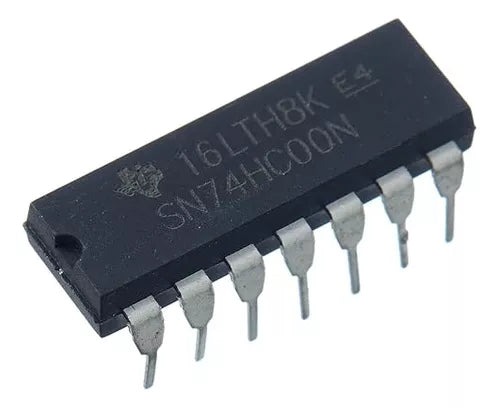

74LS00 Compuerta NAND es un circuito integrado que consta de cuatro compuertas NAND de dos entradas cada una. El 74LS00 es un circuito de cuatro compuertas independientes de 2 entradas Positivo-NAND.

La puerta lógica NO-Y, más conocida por su nombre en inglés NAND, realiza la operación de producto lógico negado. En ocasiones es llamada también barra de Sheffer. Con esta compuerta lógica podemos invertir una señal o generar una lógica para activar otro circuito integrado. También podemos construir una Báscula R-S Asíncrona con un par de compuertas.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo 74LS00
• Tipo: TTL
• Familia: LS
• Tipo de lógica: NAND/Lógica Inversa
• Voltaje de operación: 5.25 V a 4.75 V
• Corriente: 8 mA
• Temperatura de trabajo: 75 °C a 0 °C
• No. de Entradas: 2
• No. de Salidas: 1
• Compuertas: 4
• Pines: 14
• Tipo de encapsulado: DIP
• Medidas: 4.57 x 19.3 x 6.35 mm
• Peso: 1.5 g
