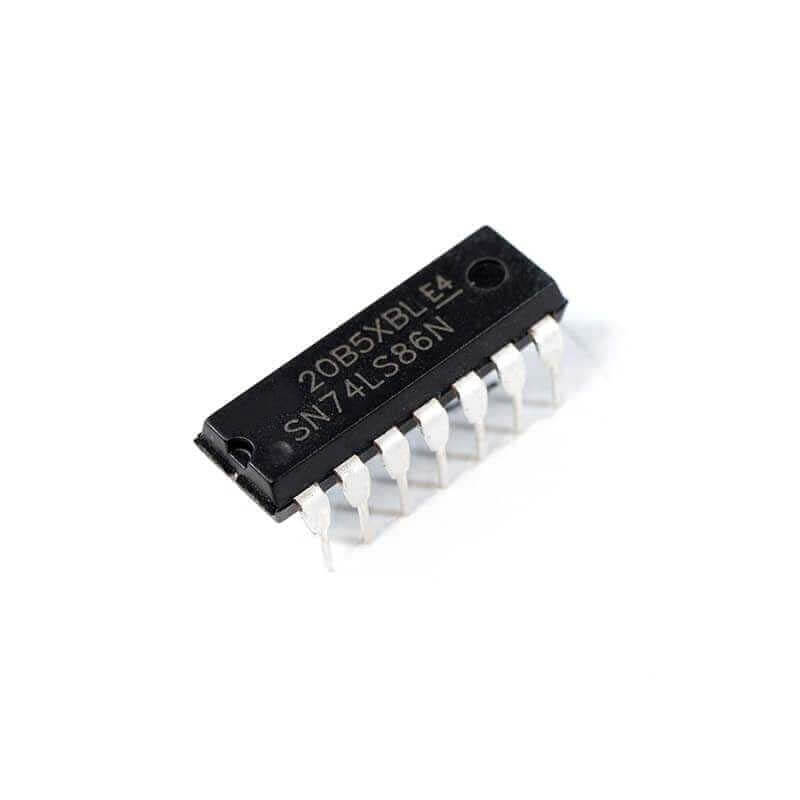

Compuerta Lógica XOR 74LS86 Logic Gate

La Compuerta XOR o SN74LS86N es un circuito integrado que incorpora cuatro compuertas OR exclusivas con dos entradas. Realizan las funciones booleanas en lógica positiva. Una aplicación común es como un elemento complemento/verdadero.

La Compuerta XOR sirve para realizar distintas practicas de electrónica para poder tener cualquier función lógica. Este tipo de compuertas son fáciles de utilizar ya que pueden conectarse a protoboard y con ayuda de cables de conexión ya sea alambre para protoboard o cables Dupont realizar diferentes conexiones entre las compuertas.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo 74LS86
• Tipo: TTL
• Familia: LS
• Tipo de lógica: XOR/Lógica Directa
• Voltaje de operación: 5.25 V a 4.75 V
• Corriente: 8 mA
• Temperatura de trabajo: 75 °C a 0 °C
• No. de Entradas: 2
• No. de Salidas: 1
• Compuertas: 4
• Pines: 14
• Tipo de encapsulado: DIP
• Medidas: 4.57 x 19.3 x 6.35 mm
• Peso: 1.5 g
