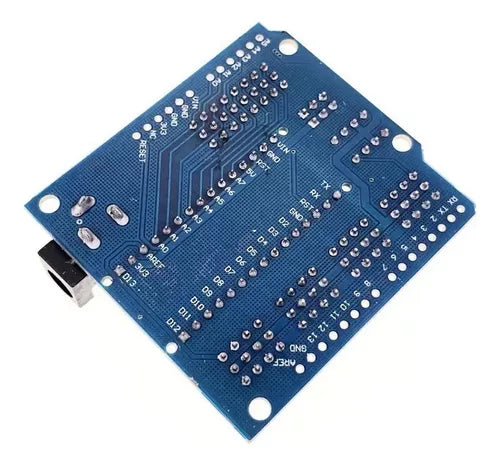

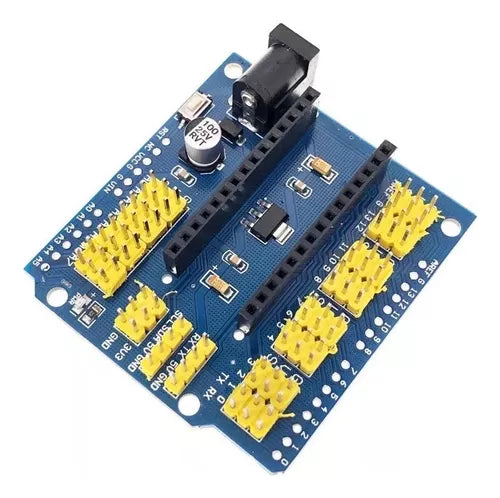

Shield para Arduino Nano Expansion I/O

Base Shield Arduino Nano Expansion, es una tarjeta de expansión de puertos y pines I/O, está diseñada específicamente para la tarjeta de desarrollo Tarjeta Nano para facilitar la conexión con sensores, actuadores y otros módulos de electrónica. También contamos con el Shield con terminales clemas es más compacta y cada punto de conexión cuenta con un tornillo para ajustarlo correctamente.

Nuestra Base Shield Arduino Nano Expansion te ayudará en el desarrollo de proyectos y prototipos de electrónica para facilitar las conexiones de manera simple y sencilla, cuenta con interfaz de alimentación externa mediante un power jack y un regulador de voltaje de 3.3V para alimentar la tarjeta Nano, así como soportar un voltaje mínimo de 4.8V a máximo 12V, botón de reset, led de PWR, terminales headers hembra para conectar la tarjeta nano y pines headers macho para conectar a cada uno de los pines y puertos UART, I2C, salidas adicionales de voltaje y GND.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Shield para Arduino Nano
• Voltaje de alimentación: 4.8V a 12V (Power jack)
• Regulador de voltaje: AMS1117 3.3V
• Led de PWR
• Botón de RESET
• 14 pines de E/S (tipo servo con GND, potencia y señal)
• 8 pines analógicos con salida de Voltaje y GND
• 6 Pines PWM
• 4 Pines TTL (RX, TX, 5V y GND
• 4 Pines I2C (SCL, SDA, 5V y GND
• 3 Pines DE 3.3V y GND
• Diseño tipo Arduino UNO
• 4 barrenos de sujeción con Ø3mm

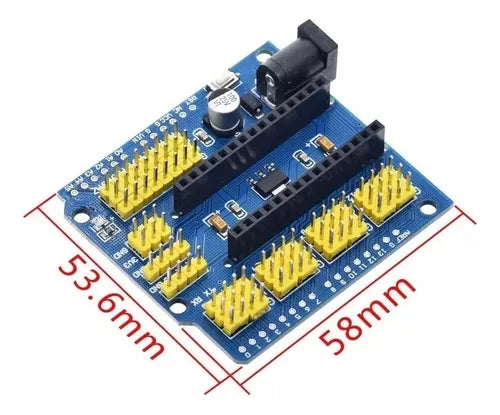

• Dimensiones: 58 mm x 53 mm
• Peso: 20.4g
