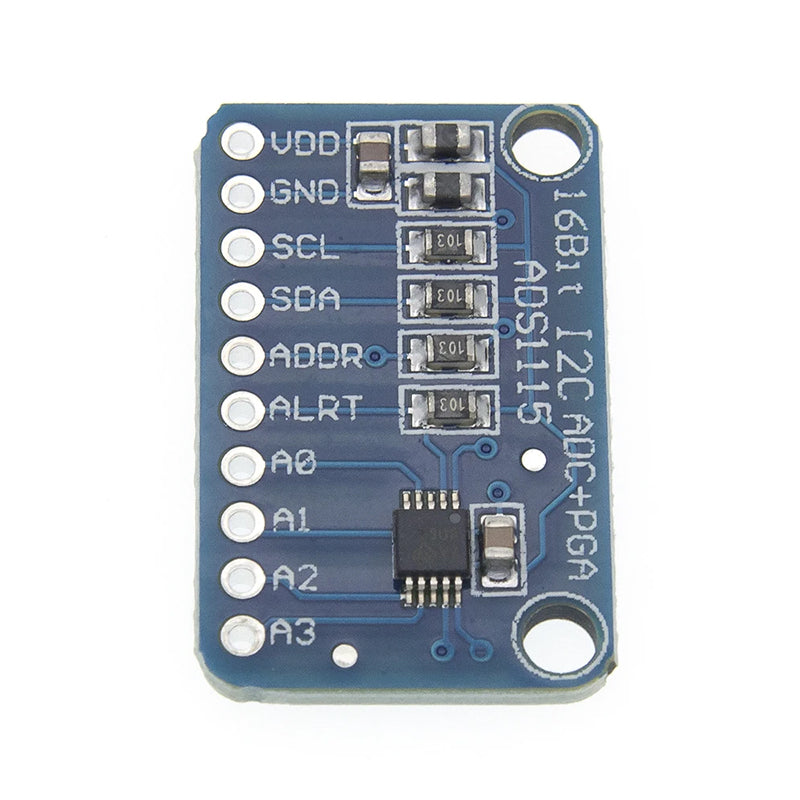

ADS1115 Convertidor Analógico-Digital ADC 16-Bit I2C

El ADS1115 es un convertidor analógico-digital (ADC) de 16 bits con interfaz I2C, que incluye un amplificador de ganancia programable (PGA). Este dispositivo se utiliza para convertir señales analógicas en datos digitales, permitiendo así a los microcontroladores leer señales analógicas con alta precisión. Es ideal para aplicaciones que requieren una amplia gama de mediciones de voltaje, como sensores, instrumentos de medición, y sistemas de adquisición de datos.

El amplificador de ganancia programable permite ajustar la ganancia para mejorar la resolución en señales de bajo voltaje, y la interfaz I2C facilita la comunicación con diversos microcontroladores y sistemas embebidos.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Convertidor ADC
• IC principal: ADS1115
• Color de PCB: Azul
• Voltaje de entrada: 2V – 5.5V DC
• Corriente de entrada: 200uA en modo de lectura continua, y un modo de auto apagado 5uA
• Muestras por segundo: 8 – 860 (samples/sec)
• Canales:
  • 4 Canales en modo individual
  • 2 Canales en como comparador
• Comparador programable
• Dirección I2C:
  • Seleccionable con el PIN ADDR
  • Hasta cuatro direcciones 0x48-0x4B
• Dimensiones: 27mm x 17mm
• Peso: 3g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones
• Pinout
• Datasheet ADS1115

• Librerías para Arduino
