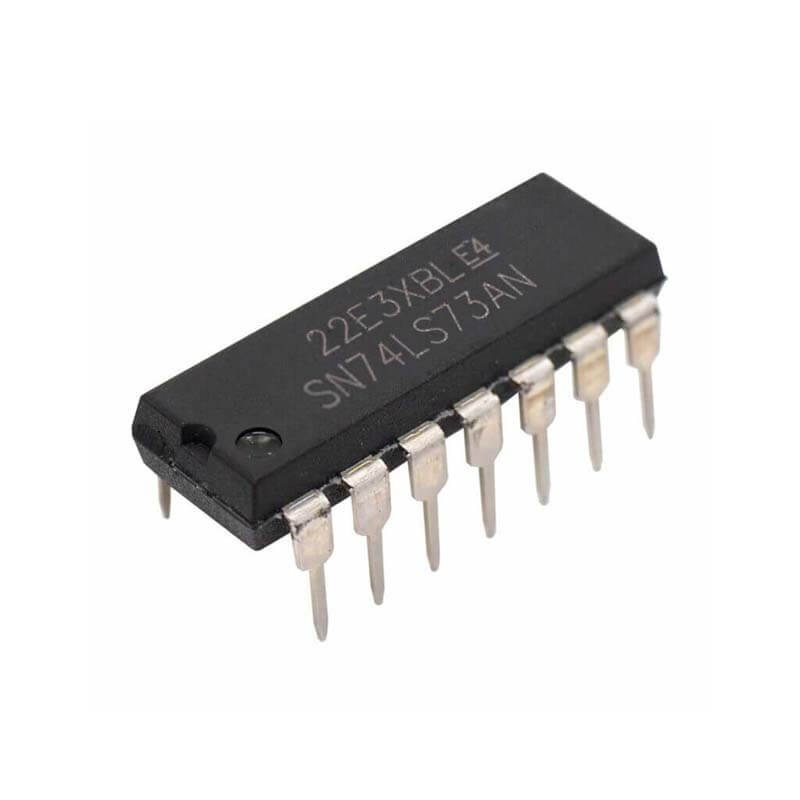

74LS73 Flip Flop JK

El 74LS73 Flip Flop JK es un tipo de circuito integrado que se utiliza para almacenar y cambiar el estado de una señal digital con tecnología LS y dos flip-flops J-K independientes; tiene una configuración de pines DIP de 14 pines, y utiliza tecnología TTL (Transistor-Transistor Logic) para una operación rápida y confiable. La alimentación de voltaje típica del 74LS73 es de 5 V.

El 74LS73 Flip Flop JK es muy utilizado en la implementación de circuitos secuenciales, como contadores, registradores, y en la construcción de lógica combinacional y secuencial más compleja. Es un componente electrónico muy versátil y útil en la electrónica digital, debido a su capacidad de almacenamiento y cambio de estados de señales digitales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Familia: LS
• Encapsulado: DIP
• No. De Pines: 14
• Tipo de Flip Flop: JK
• Trigger: Edge Negativo
• Salida: Diferencial / Complementaria
• Retardo de propagación: 15ns
• Frecuencia: 30 MHz
• Voltaje de alimentación:  4.75 V a  5.25 V, típica 5V
• Corriente de salida: 8 mA
• Temperatura de trabajo: 0 °C a 70°C
