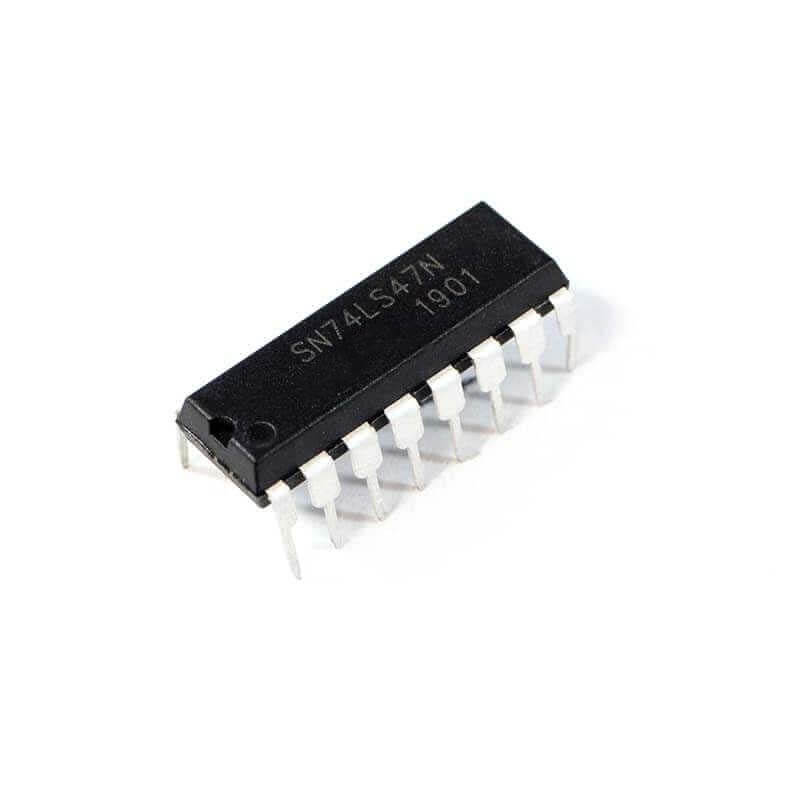

74LS47 Decodificador para Display TTL SN74LS47N
74LS47 Decodificador para Display TTL SN74LS47N
No se pudo cargar la disponibilidad de retiro
El 74LS47 Decodificador es un circuito integrado que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar display de 7 segmentos de ánodo común en donde la posición de cada barra forma el número decodificado. El 74LS47 es un circuito integrado decodificador de 7 segmentos. Un decodificador es un dispositivo que convierte una secuencia de entradas binarias en una salida más grande con un número de salidas más pequeño. El 74LS47 es un decodificador de 7 segmentos, lo que significa que tiene ocho entradas y siete salidas. Las ocho entradas se utilizan para especificar un número binario y las siete salidas controlan los siete segmentos de un display de 7 segmentos para mostrar el número en formato decimal. El 74LS47 se utiliza a menudo en sistemas de visualización de números y en sistemas de control de dispositivos.
Es un circuito para la conducción de buffers de lámpara o LEDs de ánodo común. Sirve para verificar la transformación de BCD a binario. A diferencia del circuito 74LS48 es que controla display de 7 segmentos de cátodo común y el 74LS47 es para display de ánodo común.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Familia: TTL
- Subfamilia: LS
- Tipo de lógica del circuito: Decodificador y controlador
- Voltaje de operación: 4.75 V a 5.25 V
- Corriente de consumo: 24 mA
- Temperatura de funcionamiento: 0°C a 70°C
- Encapsulado: DIP
- Numero de pines: 16
- Número de entradas: 4
- Número de salidas: 7
- Medidas: 19.4 x 6.2 x 3.3 mm
- Matrículas similares: SN74LS47, 74LS47N, SN74LS47N
- Peso: 1.5 g
