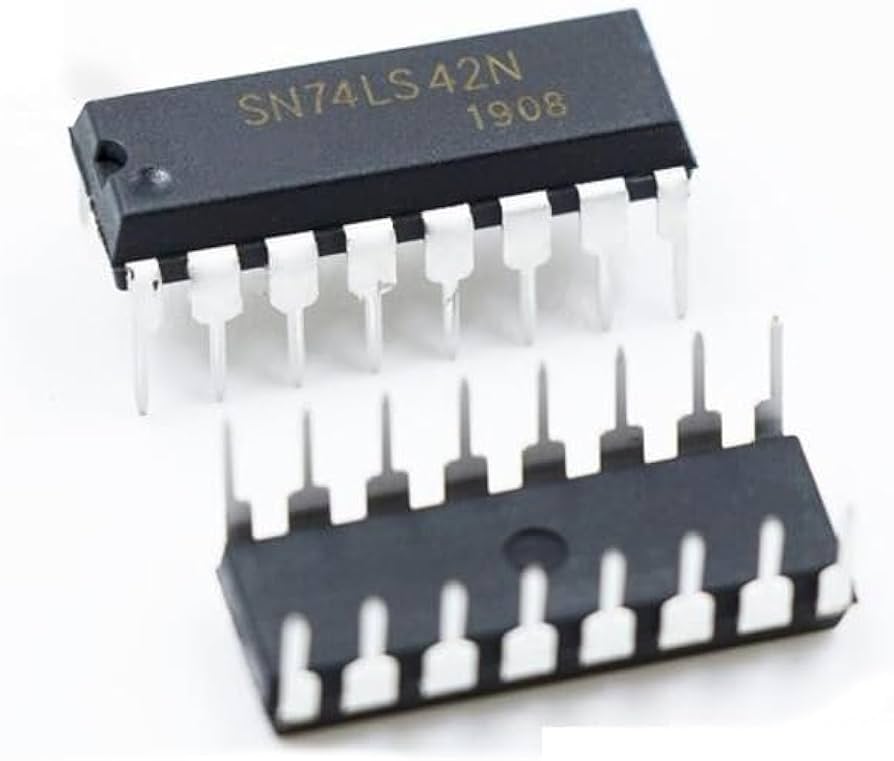

74LS42N Decodificador BCD a Decimal de 4 a 10 Líneas

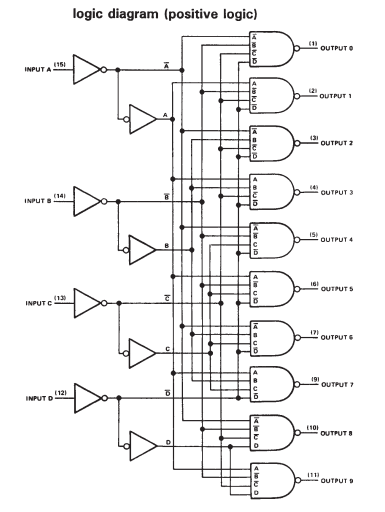

Circuito Integrado TTL 74LS42. Decodificador BCD a decimal de 4 a 10 líneas. El 74LS42 es un BCD de 4 líneas con 10 líneas decimal. Decodificador con ocho inversores y diez puertas NAND de 4 entradas. Los inversores están conectados en parejas para hacer que los datos de entrada BCD disponible para la decodificación de las puertas NAND. Decodificación completa de la lógica de entrada válidagarantiza que todas las salidas permanecen fuera para todas las condiciones de entrada no válidos. Se disponen de entradas y salidas que son compatibles para su uso con la mayoría de otros circuitos lógicos de bajo nivel TTL y saturados. márgenes de ruido DC son típicamente 1V.

Caracteristicas:

• Tipo lógico: BCD a Decimal
• N º de salidas: 10
• Rango tensión de alimentación: 4.75 V a 5.25 V
• Rango temperatura de funcionamiento: 0 ° C a +70 ° C
• Diode-clamped inputs
• Aplicaciones: Redes y comunicacion
• Familia: LS
• Encapsulado: DIP-16
